SOLUSI ALL SERVICE NOKIA X2-00

Unknown | 03.55 | 2komentar

Nokia X2-00 Battery Connector Ways Solutions


Nokia X2-00 Battery Connector Ways Solution tested 100%

Bentuk nokia X2-00 tidak terlalu besar di samping bodynya yang elegan juga mempunyai kualitas suara yang cukup baik di kelasnya pasti rekan sekalian sudah tau hpnya bagi yang belum tau saya kasih gambarnya
Bila menjumpainya keadaan mati di ces gak bisa dan di ganti batrey berkali-kali gak nyala dan di cek di ps gak ada teganganya kemungkinan konektor batrey nya ada yang putus jalurnya entah ground bsi maupun jalur vbatnya di bawah ini gambar yang bisa membantu dalam pengecekkan jalurnya




Nokia x2 00 White Display Solution Jumper


Kalau teman tehnisi menemui hp Nokia x2-00 kok lcd blank di ganti pake lcd baru tetap sama blank akan tetapi bisa di telfon dan pastinya itu di sebabkan oleh emif lcd yang bermasalah dan di manakah letaknya ini akan saya postkan gambar yang menunjukkan keberadaan ic  dan di perbaiki di blower dulu saja di bawah ini gambar yang saya maksutkan dan
Nokia X2 00 Lcd Problem Solution


Kalau di blower tidak mau ya terpaksa harus menggantinya dengan ic yang baru dan supaya menggantinya satu satu dulu kalau di ganti satu ic sudah ok ya nggak perlu mengganti keduanya di bawah ini satu gambar lagi bila kurang jelas
nokia x2 00 display connector ways

Atau mungkin sudah di ganti berkali-kali tapi tidak berhasil juga maka bisa dengan cara menjumpernya tanpa menggunakan ic lcd tapi ya masalahnya kecil banget dan membutuhkan waktu agak lama untuk menjumpernya dan ikutilah gambar di bawah ini
nokia x2 00 display ic jumper solution

Yang ini juga sama akan tetapi di jumper semua ic nya tapi cara ini adalah cara terakhir jika semua cara sudah di lakukan akan tetapi permasalahanya belum teratasi di bawah ini adalah gamabarnya
nokia x2 00 white display solution jumper

Nokia x2 00 Camera Not Working Solution Jumper tested 100%

Nokia X2-00 modelnyatidak terlalu besar di samping bodynya yang elegan juga mempunyai kualitas suara yang cukup baik di kelasnya pasti rekan sekalian sudah tau hpnya bagi yang belum tau saya kasih gambarnya kali ini saya kasih gambar yang berwarna hitam biar beda tampilanya

nokia x2 00 camera on standby solution jumper
Nah sekarang bila rekan tehnisi menjumpai kerusakan pada kamera tentunya juga membutuhkan gambar sebagai acuan dalam pengerjaannya maka pengerjaanya lihat step 1 dan ukur hambatanya kalau teganganya tidak memenuhi syarat kerjanya maka bisa menjumper seperti step 2 dan di bawah inilah gambar yang saya maksut


Mungkin gambar di bawah ini semoga menambah koleksi untuk penyelesaian permasalahan nokia x2-00
nokia x2 00 camera on standby solution jumper

Solusi Perbaikan Nada Dering Nokia X2-00

Nokia X2-00 antara buzzer dan speker terpisah untuk mengetahui kerusakannya cukup mengganti satu komponen saja akan tetapi jika sudah di ganti berkali-kali kok gak bunyi pasti menjadi kendala tersendiri bagi para tehnisi inilah komponen-komponen yang berhubungan dengan kerusakan buzzer pada nokia x2-00 beserta jalurnya sebelumnya cek kedua jalur buzzernya seperti gambar di bawah ini


Jika kurang faham gambar di atas ini satu gambar lagi yang semoga lebih bermanfaat dan mudah di mengerti untuk mengatasi permasalahan pada nokia x2-00 seputar busernya dan di bawah inilah gambarnya



Pengisian Jelek Nokia X2-00

Sering kali kami memjumpai Nokia X2-00 bermasalahan jika di charger,yaitu charging not support.maka perbaikannya harus di cek pm nya dulu atau bisa di cek lewat best dongle nanti kalo ada keterangan super sd error bisa di pastikan pm nya yang rusak.akan tetapi bila di cek kok normal semua maka lakukan perganti an pada komponen yang telah di tunjukkan oleh gambar di bawah ini


Untuk solusi di atas bisa juga di lihat gambar di bawah ini sebagai tambahan untuk penyelesaian permasalahan charging not support

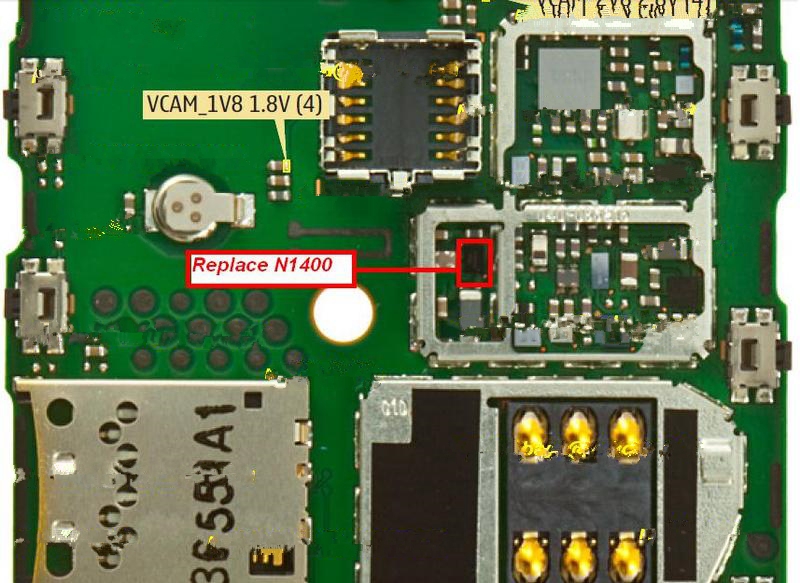

Solusi Lampu Kamera Nokia X2-00

Jika kita menggunakan kamera pada nokia X2-00 tentunya sangat senang karena gambarnya bagus tapi sayang karena pada malam hari tidak bisa terang jika flashligtnya gak berfungsi dengan baik.nah kali ini kami akan memaparkan gambar komponen mana yang menyebabkan kerusakan tersebut di bawah inilah gambarnya.lakukan rehot pada Ic yang bertanda merah,jika masih tetep sama maka ganti dengan yang baru.


Solusi Problem Tidak Mengisi Nokia X2-00

Nokia X2-00 jika mengalami permasalahan charger yaitu ketika di charger  tidak ada respon,di ganti plug-in baru juga gak bisa,di ganti ces yang normal juga tidak berfungsi,maka solusi perbaikannya sesuai gambar di bawah ini tapi dengan syarat harus mengecek dulu dengan teliti berikut ini gambarnya



Atau lebih detailnya gambar di bawah ini di cek dan diukur secara teliti



jika cara di atas gak bisa selesai bisa juga di sebabkan oleh komponen di bawah ini maka tinggal menggantinya dengan komponen yang baru atau bisa diambilkan bangakai dari hp nokia 1280,1616 atau nokia 1800 berikut ini gambarnya



Solusi Local Mode Nokia X2-00

Ada banyak cara untuk memperbaiki  permasalahan local mode pada nokia X2-00 akan tetapi intinya sama yaitu jalur pada bsi nya.kali ini pada nokia x2-00 ada 2 cara untuk mengatasinya yaitu cek jalur bsi dan lakukan pembuangan komponen yang telah di tunjukkan oleh gambar di bawah ini



Nokia X2-00 Handsfree Problem Solution

Jika mengalami permasalahan handsfree pada ponsel nokia X2-00 permasalahannya yaitu ketika di pasang handsfree gak detek atau gak respon kemudian di ganti plug-in handsfree baru juga tidak bisa berfungsi dan pakai handsfree yang normal juga tidak berfungsi maka solusi perbaikannya bisa kita lihat pada gambar di bawah ini:



Nokia X2-00 Usb Solution Jumper

Bila  mengalami permasalahan usb not reconect pada waktu ponsel nokia X2-00  terpasang di pc atau jika di charger tidak ada respon maka langkah perbaikannya yaitu mengganti dengan plug-in usb baru.akan tetapi jika sudah di ganti tetap tidak  berfungsi maka bisa dengan mengecek jalurnya yang bermasalah.lihat gambar di bawah ini semoga bisa membantu menyelesaikan permasalahan usb pada nokia x2-00



 Nokia X2-00 Keypad Jumper Solution

Sewaktu kita menjumpai nokia X2-00 tombol macet sangat bagus sekali jika kita memperbaiki di software terlebih dahulu,kalau di software ternyata masih saja macet baru kita analisa pada hardwarenya yaitu ic keypadnya. nah inilah letak atau lokasi ic keypad nokia x2-00 dan bisa kita lihat pada gambar berikut ini:


berikutnya diagram jalur ic keypad yang mana bila rusak sebagian saja tinggal menyambung dengan cara melihat jalurnya sesuai diagram gambar di bawah ini tapi harus di cek satu persatu urutan jalurnya


Sekarang bila kedua gambar di atas  masih belum bisa menuntaskan nokia x2-00 keypadnya bermasalah bisa di pastikan ada jalur keypad yang putus kali ini akan saya memaparkan jalur keypad menuju pada titik timah emif  semoga gambar ini sudah bisa menyelesaikan masalah tombol pada nokia x2-00 berikut ini gambarnya

Nokia x2-00 Light Ic Jumper Solution

Jika kita menjumpai kerusakan pada Nokia X2-00 gambarnya keluar tapi lampunya mati maka langkah perbaikan awal yang kita harus lakukan adalah dengan melakukan pergantian lcd baru jikakalau masih bandel maka selanjutnya ganti socket dengan soket baru.kalau tidak bisa menyala biasanya dari jalurnya yang bermasalah entah korosi ataupun putus berikut ini diagram gambar jalurnya yang mungkin bermanfaat bagi rekan semua dalam penyelesaian lampu pada nokia x2-00


Satu lagi gambar tapi agak kurang jelas semoga juga bisa menjadi perbandingan dalam menyelesaikan masalah lampu pada nokia x2-00 inilah gambar yang saya maksudkan

Nokia X2-00 Insert Sim Solution Jumper

Bilamana kita menjumpai kerusakan pada ponsel nokia X2-00 bila di masukkkan kartu tetap insert sim,bila di cek ada resistensi v sim yang tidak keluar hambatannya maka timbul pertanyaan dalam benak kita! komponen bagian manakah yang berhubungan dengan kerusakan insert sim? maka di bawah ini saya akan memaparkan gambar yang dapat membantu rekan semua dalam pengecekkan permasalahn tersebut.perhatikan gambar berikut ini:
Pastinya kita sudah dapat menebak mana yang menjadi permasalahannya 90% adalah ic /emif simcard yang bermasalah dan tinggal menggantinya dengan ic/emif yang baru,akan tetapi jika kita sudah menggantinya berkali-kali tetap gak bisa dan harus menggunakan cara terakhir yaitu menjumper ic/emif tersebut dan bisa di lihat gambardi bawah ini

Nokia x2 00 Speaker Problem Solution

Nokia X2-00 kami jelaskan sedikit bahwa antara buzzer dan speker itu terpisah,pertama lakukan pergantian pada buzzer terlebih dahulu.Atau untuk mengetahui  kerusakannya cukup mengganti satu komponen saja akan tetapi jika sudah di ganti berkali-kali kok gak berbunyi pasti menjadi kendala tersendiri bagi para tehnisi inilah beberapa komponen-komponen yang berkaitan dengan kerusakan buzzer pada nokia x2-00 beserta jalurnya sebelumnya cek kedua jalur buzzernya seperti gambar di bawah ini:


Jika anda kurang mengerti dengan  gambar di atas,lihat gambar lagi yang satu ini semoga lebih bermanfaat dan mudah di mengerti untuk mengatasi permasalahan pada nokia x2-00 seputar busernya dan di bawah inilah gambarnya
